PCB SOLUTIONS大電流・高放熱基板

大電流・高放熱基板のパイオニアとして基板の仕様やパターン設計に関してのご相談はもちろんバスバーの基板化提案、部品実装や筐体のご相談まで対応いたします。

PCB TOTAL SOLUTIONS

納期 超特急対応

製造リードタイム

データは製造開始日の前営業日までにご支給ください。
特急料金を考慮した納期表です。製作枚数、表面処理等、基板仕様に関する詳細は、お問い合わせフォームよりご相談ください。

2層 2日
4層 3日
6-8層 4日
10層以上 5日※要相談

製品仕様

一般プリント基板 対応仕様

基本仕様

基板種類 片面基板、両面基板、多層基板
シーケンシャル基板(IVH)
層数 2層 ~ 28層
板厚 0.4mm ~ 3.6mm
基材 FR-4、CEM-3、低誘電率材料、高耐熱材料、ハロゲンフリー材、高周波材など

パターン設計仕様

最小配線幅 外層:0.10mm / 内層:0.08mm
最小配線間隔 外層:0.10mm / 内層:0.08mm
ソルダーレジスト色 緑、青、白、黒
シルク印刷色 白、黄、黒

穴加工仕様

最小ドリル径 φ0.20mm
最大ドリル径 φ6.10mm
アスペクト比 板厚 ÷ ドリル径:8以下を目安
最小ランド径 ドリル径 + 0.25mm を目安

表面処理

耐熱水溶性
プリフラックス
OSP処理に対応
はんだレベラー 共晶 / 鉛フリー
無電解金フラッシュ 部品実装部等の各種露出銅部への金めっき処理に対応

外形加工

NCルーター加工 一般的な外形加工、スリット加工など
プレス加工 金型加工
Vカット加工 分割用V溝加工

検査対応

導通検査 フライングチェッカー、ユニバーサルチェッカー、ゴム治具チェッカー
回路検査 AOI自動外観検査
最終検査 自動外観検査
耐圧試験 2kVまで対応

主な特殊設備

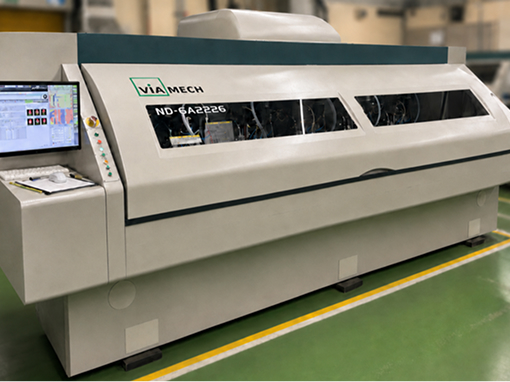

20万回転穴明機

NC穴あけ加工

20万回転穴明機

高速極小径加工対応

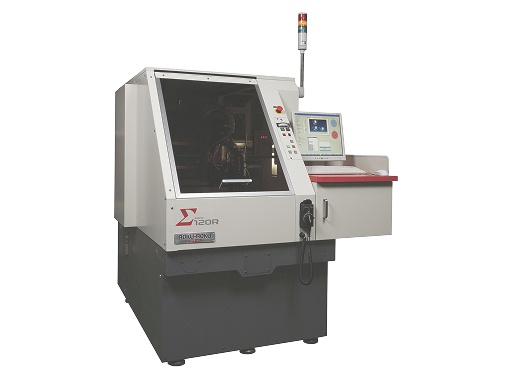

深さ制御対応ルーター機

外形ルータ加工

深さ制御対応ルーター機

ザグリ加工に対応

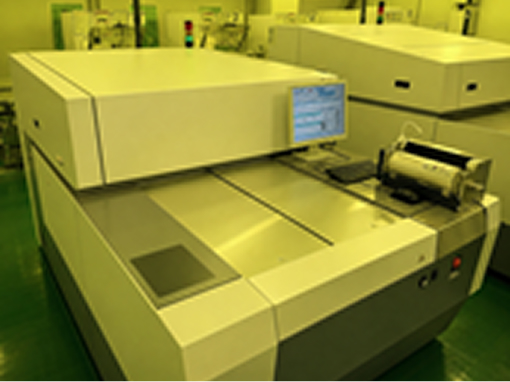

LDI(レーザーダイレクトイメージング)

パターン形成

LDI(レーザーダイレクトイメージング)

合わせ精度
穴(±12μ)表裏(25μ)に対応

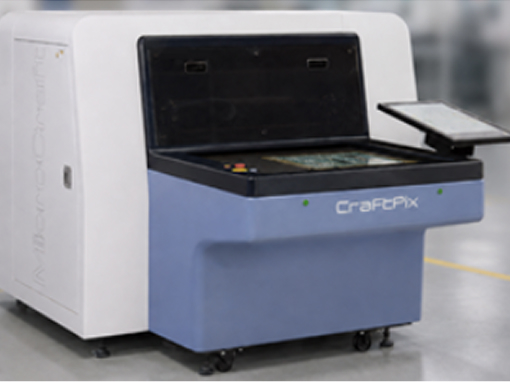

インクジェット印刷機

シルク文字印刷

インクジェット印刷機

シルク版不要でデータから直描可能

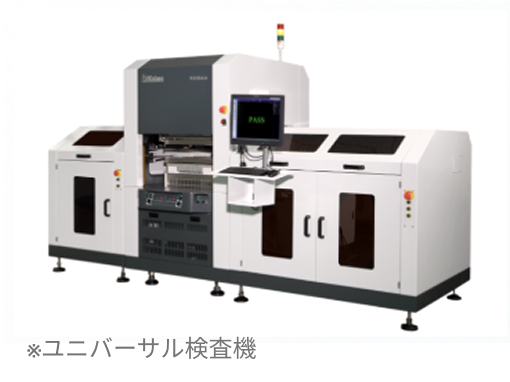

ユニバーサル検査機

電気検査

ユニバーサル検査機、フライング検査機、ゴム治具検査機

ユニバーサル検査機で50Ω検査対応、フライング検査機で治具レス対応

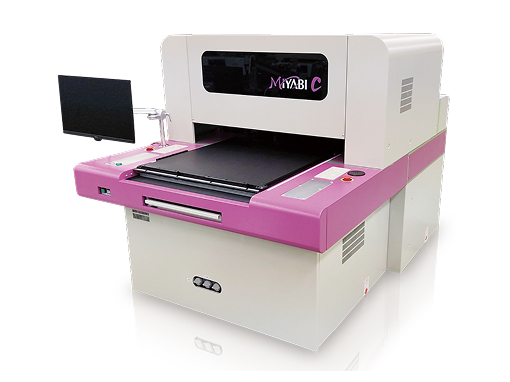

AOI自動外観検査機

中間検査

AOI自動外観検査機

内層外層回路に対する光学式検査対応

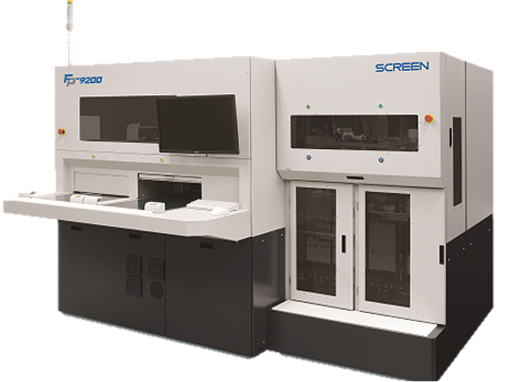

自動外観検査機

外観検査機

自動外観検査機

複数台所有により対応範囲拡大

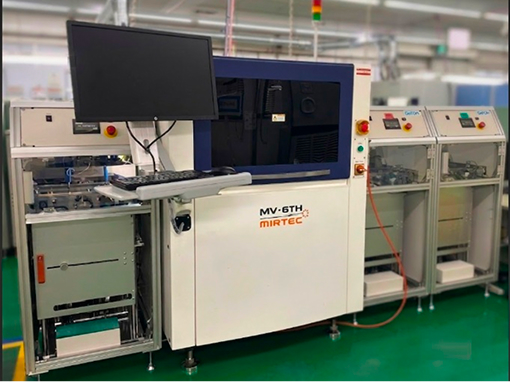

4方向斜視カメラ搭載検査機

TH検査

4方向斜視カメラ搭載検査機

画像検知により、目視では検出できない穴壁の不具合を検出可能
※対応穴仕様については、問い合わせフォームより別途ご相談ください

銅インレイ基板

銅インレイ基板

銅インレイは小型化大容量化が進むパワーデバイスの熱を効率よく基板裏面に逃がすことができる放熱経路です。
銅のチップを基板に埋め込むこの構造は大陽工業が日本で初めて開発・発表いたしました。
大陽工業の銅インレイは車載をはじめとする様々な分野でお使いいただいています。

大電流基板

大電流基板

プリント基板に大電流を流せます!
18um~500umまでの多彩な銅箔厚ラインナップ、そして2mm厚までのバスバーだって埋め込めます。
今までの常識を覆す基板はここにあります。

高放熱基板・特殊基板

高放熱基板・特殊基板

製品開発の幅が広がるような高放熱に対応した基板や特殊な構造の基板も取り揃えています。

製品の基板化

製品の基板化

ケーブルやバスバーで配線していた製品の基板化を検討してみませんか?
大電流も流せる大陽工業の基板によって製品の小型化、高性能化、組立工数削減などQCDすべてを満足できる基板化をご提案いたします。

パターン設計

パターン設計

"1A 1mm"のパターン設計をしていませんか?
大陽工業では長年培ってきた技術力や経験を元に最適な層構成の提案はもちろん、パターンやスルーホールの許容電流値や実装のしやすさまで考えたパターン設計を行います。

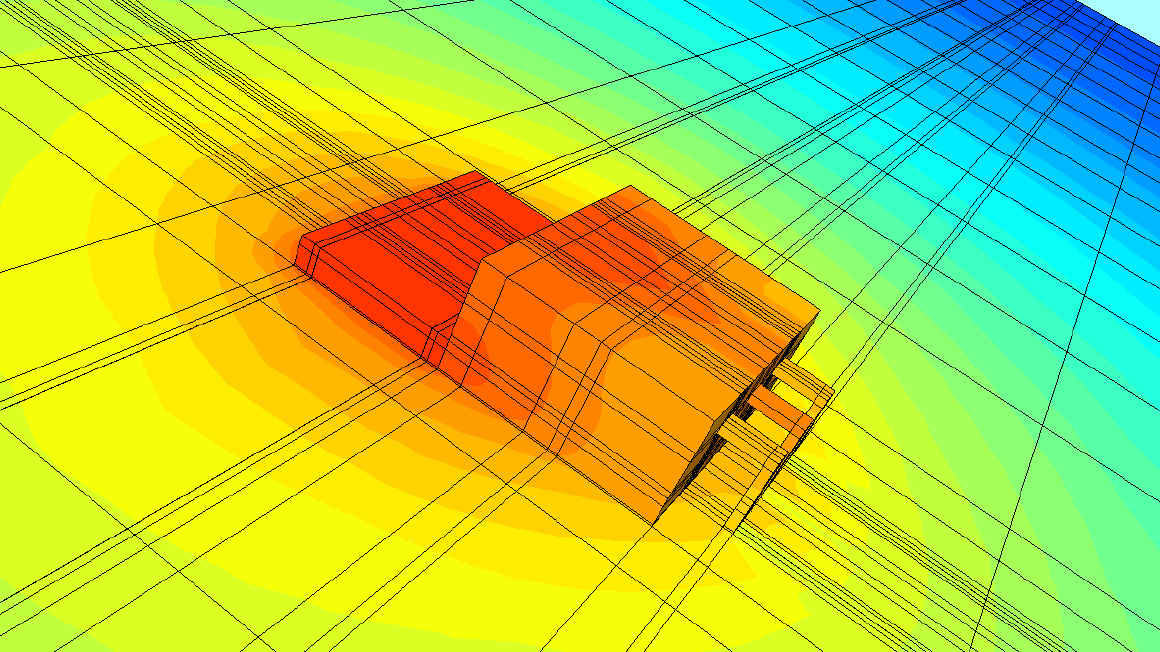

熱シミュレーション

熱シミュレーション

熱シミュレーションも対応可能です。
熱設計や熱対策にぜひお役立てください。

銅インレイにゃん

銅インレイにゃん

マスコットキャラクター。
その名は「銅インレイにゃん」。

Q&Aよくいただくご質問

Q

小型・狭ピッチで大電流対応のGaNに最適な基板を教えてください。

A
一つの層で厚銅部と薄銅部を共存可能な異型銅厚共存基板が最適です。
Q

パターン設計から実装まで対応可能ですか?

A
もちろん対応可能です。すべてお任せください(実装は試作のみ)。
Q

プリント基板の使用温度を教えてください。

A
ULの使用認定範囲が130℃までになります。
Q

基板に50A流したいのですがスルーホールは何個必要ですか?

A
THの径、許容温度上昇値によって異なります。詳しくはお問い合わせください。
Q

TO220タイプのFETの熱で困っているのですがどうしたらよいですか?

A
銅インレイの使用をお勧めいたします。
